آموزش دستور Mirror در سالیدورک

سالیدورک یکی از قدرتمندترین نرم افزارهای طراحی سه بعدی است که امکانات فوق العاده ای برای طراحی و مدل سازی ارائه می دهد. یکی از ابزارهای کلیدی در این نرم افزار دستور Mirror است که به شما کمک می کند اجزا یا طرح ها را به صورت متقارن ایجاد کنید. در این مقاله قدم به قدم نحوه استفاده از این ابزار را یاد می گیرید.

چرا دستور Mirror مهم است؟

وقتی در حال طراحی قطعاتی مثل قاب های متقارن چرخ دنده ها یا سازه های صنعتی هستید استفاده از دستور Mirror زمان زیادی را صرفه جویی می کند. به جای طراحی دوباره ی بخش متقارن می توانید آن را بازتاب کنید.

آشنایی با محیط کاربری سالیدورک

قبل از شروع اطمینان حاصل کنید که آموزش SOLIDWORKS را دیده اید و با محیط سالیدورک آشنایی دارید :

• نوار ابزار (Toolbar)
• درخت طراحی (Feature Manager Tree)
• فضای کاری (Workspace)

مراحل استفاده از دستور Mirror

ایجاد طرح اولیه (Sketch)

1. نرم افزار سالیدورک را باز کنید.
2. از منوی Sketch گزینه ی New Sketch را انتخاب کنید.
3. یک صفحه (Plane) مثل Front Plane یا Right Plane را برای شروع طراحی انتخاب کنید.
4. با ابزارهایی مثل Line Rectangle یا Circle یک طرح ساده رسم کنید.

ایجاد محور تقارن (Mirror Line)

1. از Sketch Tools گزینه ی Centerline را انتخاب کنید.
2. یک خط مرکز در محل موردنظر بکشید. این خط به عنوان محور تقارن عمل می کند.

فعال سازی دستور Mirror

1. در حالی که طرح اولیه را انتخاب کرده اید به نوار ابزار بروید.
2. دستور Mirror Entities را انتخاب کنید.

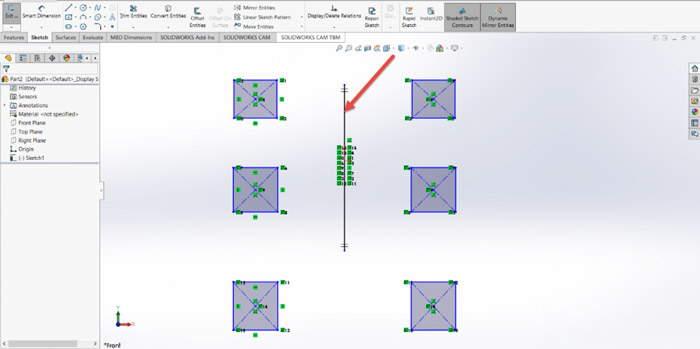

3. در کادر باز شده گزینه ی Entities to Mirror را انتخاب کرده و طرح خود را مشخص کنید.

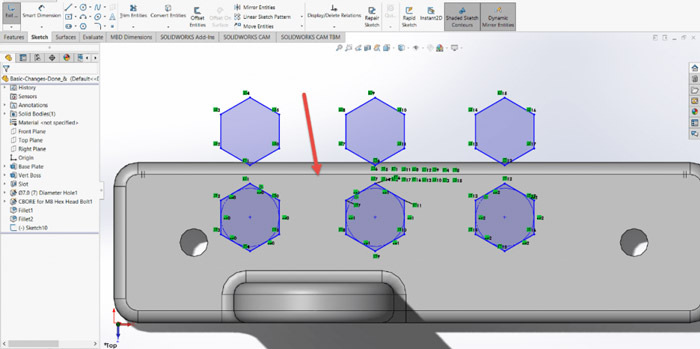

4. سپس Mirror about را انتخاب کرده و محور تقارن (Centerline) را تعیین کنید.

تایید و بررسی

1. روی OK کلیک کنید.
2. طرح شما به صورت متقارن در سمت دیگر محور نمایش داده می شود.

استفاده از دستور Mirror در محیط سه بعدی

ایجاد مدل سه بعدی (۳D)

1. پس از اتمام Sketch از منوی Features گزینه ی Extrude Boss/Base را انتخاب کنید.
2. طرح خود را به مدل سه بعدی تبدیل کنید.

دستور Mirror در مدل سه بعدی

1. از نوار ابزار Features دستور Mirror را انتخاب کنید.
2. در بخش Features to Mirror المان یا فیچری که می خواهید بازتاب دهید را مشخص کنید.
3. در قسمت Mirror Face/Plane صفحه ای که باید تقارن حول آن انجام شود را انتخاب کنید (مثل Front Plane).
4. روی OK کلیک کنید تا مدل بازتاب داده شود.

جدول مقایسه کاربردهای دستور Mirror

حالت استفاده	ابزار مرتبط	کاربرد
Sketch	Mirror Entities	تقارن خطوط و طرح ها در صفحه Sketch
Feature	Mirror Feature	تقارن اجزا و فیچرهای سه بعدی
Body	Mirror Body	تقارن کل مدل سه بعدی

نکات مهم در استفاده از Mirror

1. حتماً محور تقارن را به دقت انتخاب کنید.
2. هنگام استفاده از Mirror Feature مطمئن شوید که فیچرها به صفحه ی تقارن متصل هستند.
3. برای طرح های پیچیده تر می توانید از Combine یا Pattern نیز کمک بگیرید.

نتیجه گیری

دستور Mirror یکی از ابزارهای کلیدی در سالیدورک است که با استفاده از آن می توانید زمان طراحی را کاهش دهید و دقت مدل سازی را افزایش دهید. با رعایت مراحل بالا و تمرین بیشتر به راحتی می توانید طرح های متقارن و حرفه ای ایجاد کنید.

پرسش و پاسخ

آیا می توان بیش از یک طرح را با دستور Mirror بازتاب داد؟

بله شما می توانید چندین طرح یا فیچر را انتخاب کرده و همگی را به صورت متقارن بازتاب دهید.

آیا امکان ویرایش طرح بازتاب داده شده وجود دارد؟

خیر طرح بازتاب داده شده به عنوان یک کپی متقارن از طرح اصلی عمل می کند. برای ویرایش باید طرح اصلی را تغییر دهید.

آیا می توان دستور Mirror را برای کل مجموعه استفاده کرد؟

بله با استفاده از Mirror Assembly می توانید کل مجموعه ها (Assembly) را بازتاب دهید.

امیدوارم این آموزش برای شما مفید بوده باشد! اگر سوالی دارید در قسمت نظرات مطرح کنید تا پاسخ داده شود. 😊
